储能逆变器老化房技术要求

主要技术参数：

(1)恒温老化房占地面积 ：长*宽*高（5.45m*8.2m*4m）

(2)恒温温度可设置：当前环境温度到65℃

(3)温度偏差：±2℃

(4)运行方式：数显恒定运行

(5)电源：三相AC380V 50Hz 需求容量400kVA

(6)要求散热量120kw，根据散热量计算散热风扇功率大小

(7)根据空间计算加热器功率，从当前环境温度加热到65℃，时间30min

(8)高温房的门宽7m*高4m（采用卷帘门）

(9)配置好被测试对象的底盘，地盘高80cm，方便从底部接线

(10)控制器布置在高温房外壁，控制配电与功率配电分开

(11)测温点需要均匀布置，不少于4个

(12)2个湿度传感器，均匀布置

(13)加热器根据加热温度差异，梯度开启

(14)散热风扇采用调速策略

(15)人机交互界面使用触摸屏幕

(16)有明确的电源、加热、散热指示灯

(17)高温房内配置220v照明（高温防爆）

(18)前后2个50cm*50cm玻璃观察窗口（高温防爆）

(19)高温房墙壁右侧预留4个直径约20cm的线缆孔洞，配有可拆卸堵塞

(20)以上高温房内所有器件和线缆，需要满足高温需求，适应到至少90℃

(21)室内发生超温阈值可设置，且应具备自主断开加热器，并发出告警功能

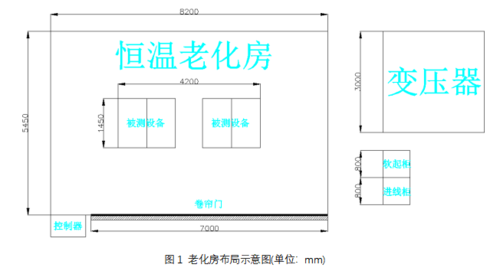

(22)老化房外侧需预留变压器、配电柜、软起柜安装位置（尺寸见图1老化房布局示意图

(23)厂家提供技术方案需再次与研发确认
